نحوه اتصال سیم تلفن به کابل مخابرات
سلب مسئولیت: تحریریهی رایااستور در تهیه این محتوای تبلیغاتی نقش نداشته و مسئولیتی در قبال صحت آن ندارد.
برای داشتن اینترنت پرسرعت (ADSL/VDSL) و مکالمهای کاملاً بدون نویز، یادگیری و اجرای صحیح نحوه اتصال سیم تلفن به کابل مخابرات یک ضرورت است. اتصالات غیراصولی، شلبودن سیمها یا عایقبندی نامناسب، اصلیترین دلایل افت کیفیت سیگنال و قطعی مکرر خطوط هستند. در این راهنما به شما آموزش میدهیم که چگونه با استفاده از ابزارهای استاندارد، مراحلی مانند لختکردن، پیچش متراکم و آببندی با وارنیش حرارتی را مانند یک تکنسین حرفهای انجام دهید تا اتصالی پایدار و دائمی داشته باشید.
| مرحله اجرا | اقدام مورد نیاز | ابزار و نکات کلیدی |
| آمادهسازی کابل | برداشتن ۱۰ الی ۱۵ سانتیمتر از روکش بیرونی کابل | کابلبر (دقت شود به شیلد و فویل محافظ آسیبی نرسد) |
| لختکردن سیمها | برداشتن ۱ تا ۲ سانتیمتر از عایق پلیاتیلن رشتهها | سیمچین یا استریپر (بدون ایجاد خراش روی مفتول مسی) |
| پیچش اصولی | اتصال ضربدری، منظم و کاملاً فشرده سیمها | حداقل ۵ تا ۶ دور تابش متراکم در هر سانتیمتر |
| عایقبندی | پوشاندن مفصل برای جلوگیری از نفوذ رطوبت و هوا | وارنیش حرارتی چسبدار و چسب برق مرغوب |
| اتصال پیشرفته (جایگزین) | برقراری اتصال بدون نیاز به لختکردن سیم (فناوری IDC) | استفاده از ترمینال کروز جهت مدیریت و عیبیابی آسان |

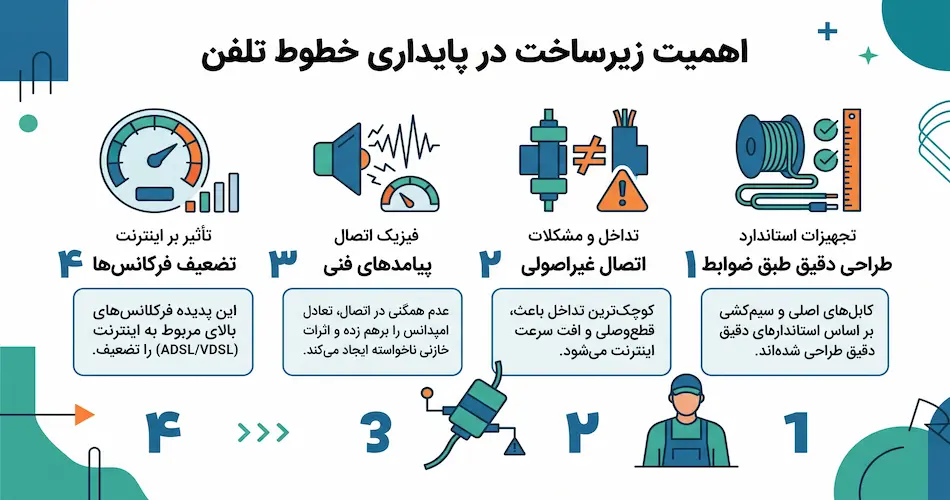

اهمیت زیرساخت در پایداری خطوط تلفن
تجهیزات مخابراتی، از کابلهای اصلی تا سیمکشیهای داخلی، همگی تحت استانداردهای دقیقی طراحی شدهاند. کوچکترین تداخل یا اتصالی غیراصولی در محل تلاقی کابل اصلی و سیم داخلی میتواند منجر به نویز، قطعوصلی یا افت سرعت اینترنت (ADSL/VDSL) شود.
از منظر فیزیکی، عدم همگنی در محل اتصال سیمها میتواند باعث به هم خوردن تعادل امپدانس خط و ایجاد اثرات خازنی ناخواسته شود که فرکانسهای بالای مربوط به اینترنت را تضعیف میکند. بنابراین، شناخت نحوه اتصال سیم تلفن به کابل مخابرات برای یک تکنسین و یا هر کاربری که بهدنبال کیفیت است، امری ضروری تلقی میشود.
ابزارها و تجهیزات مورد نیاز برای اتصالی ایمن
پیش از ورود به مراحل اجرایی و آغاز عملیات کابلکشی، فراهمسازی ابزارآلات استاندارد و تخصصی اولین و مهمترین گام برای تضمین کیفیت اتصال است، بهطوریکه استفاده از تجهیزات غیراستاندارد میتواند از همان ابتدا کل پروژه را با شکست مواجه کند:
- ابزارهای برش و آمادهسازی: سیمچین و دمباریک باکیفیت برای لختکردنِ دقیق عایق بدون آسیب رساندن به مغزی مسی سیم.
- تجهیزات عایقبندی و آببندی: وارنیش حرارتی یا چسب برق مرغوب، به همراه مفصلهای ضدآب جهت جلوگیری نهایی از نفوذ رطوبت و اکسیداسیون سیمها در درازمدت.
- تجهیزات اتصال پیشرفته: ترمینالهای کروز یا کانکتورهای استاندارد در صورت نیاز، به منظور ایجاد اتصال مکانیکی و الکتریکی پایدار بدون افت سیگنال.
مراحل اجرایی اتصال سیم داخلی به کابل اصلی
برای شروع، ابتدا باید مسیر کابل مخابراتی اصلی را شناسایی کنید. کابلهای مخابراتی معمولا دارای جفتسیمهای رنگی هستند که براساس استانداردهای مخابراتی کدگذاری شدهاند:
آمادهسازی کابل
روکش بیرونی کابل را با استفاده از کابلبر یا تیغ مخصوص به اندازه ۱۰ الی ۱۵ سانتیمتر برش دهید، بهگونهای که به فویل یا شیلد محافظ جفتسیمهای داخلی کوچکترین آسیبی نرسد. حفظ یکپارچگی این لایه محافظتی برای جلوگیری از ورود نویزهای محیطی در این مرحله ضروری است.
سیملختکنی
با استفاده از استریپر یا سیمچین استاندارد، حدود ۱ تا ۲ سانتیمتر از عایق پلیاتیلن سیمهای داخلی را بردارید و مراقب باشید تیغه ابزار به سطح مفتول مسی فشار بیش از حد وارد نکند. هرگونه خراش یا بریدگی میکروسکوپی روی مس، نقطه تمرکز تنش ایجاد کرده و با گذشت زمان موجب قطع شدن سیم در اثر ارتعاشات میشود.
پیچش اصولی
انتهای سیمهای مربوطه را بهشکل ضربدری روی هم قرار داده و بهصورت کاملا فشرده و منظم (حداقل ۵ تا ۶ دور تابش متراکم در هر سانتیمتر) به یکدیگر متصل کنید تا مقاومت الکتریکی محل اتصال به حداقل برسد. این تابش فشرده، علاوهبر افزایش سطح مقطع تماس، از سستشدن اتصالات در اثر تغییرات دمایی و انقباض و انبساط محیطی جلوگیری میکند.
عایقبندی
روی مفصل تابیدهشده را ابتدا با وارنیش حرارتی چسبدار بپوشانید و با حرارت ملایم حرارت دهید تا با ذوبشدن چسب داخلی، لایهای کاملا هرمتیک و ضدآب ایجاد شود. استفاده از چسب برق مرغوب بهعنوان پوشش تکمیلی روی وارنیش نیز استحکام مکانیکی مجموعه را در برابر کششهای ناخواسته تضمین میکند.
عیبیابی اتصالات نامناسب
اگر پس از انجام مراحل بالا همچنان با نویز در خط مواجه هستید، احتمالاً در نحوه اتصال سیم تلفن به کابل مخابرات خطایی رخ داده است. شایعترین دلایل نویز شامل شلبودن اتصالات، استفاده از چسبهای غیراستاندارد که در اثر گرما خاصیت چسبندگی خود را از دست میدهند، یا اکسیدشدن سیمها در فضای باز است. همیشه در هنگام بازبینی، بهدنبال نقاطی باشید که تغییر رنگ داده یا دچار خوردگی شدهاند.

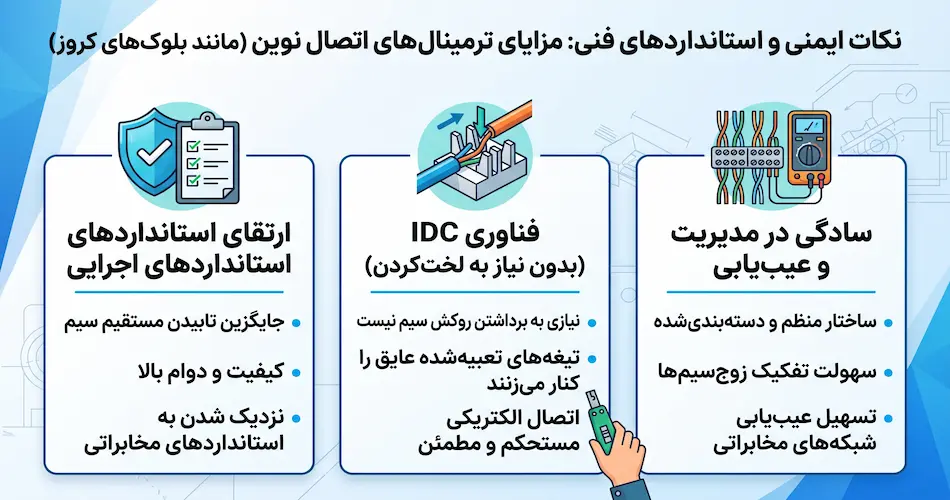

نکات ایمنی و استانداردهای فنی
در پروژههای بزرگ ساختمانی یا مجتمعهای مسکونی، بهکارگیری تجهیزات نوین مانند ترمینالهای اتصال (مثل بلوکهای کروز) جایگزین بسیار مناسبی برای روشهای سنتی است. پیادهسازی این تجهیزات مزایای فنی زیر را بههمراه دارد:
- ارتقای استانداردهای اجرایی: استفاده از این ترمینالها بهجای تابیدن مستقیم سیمها، کیفیت و دوام نحوه اتصال سیم تلفن به کابل مخابرات را به سطح استانداردهای مخابراتی نزدیکتر میکند.
- فناوری بدون نیاز به لختکردن IDC)): در این روش نیازی به برداشتن روکش سیم نیست، زیرا تیغههای تعبیهشده درون ترمینال با ایجاد فشار مکانیکی، عایق را کنار زده و اتصال الکتریکی مستحکمی برقرار میسازند.
- سادگی در مدیریت و عیبیابی: ساختار منظم و دستهبندیشده ترمینالها، امکان بررسی خطوط، تفکیک زوجسیمها و عیبیابی شبکههای مخابراتی را در آینده به شدت تسهیل میکند.
چرا اتصالات غیراصولی مخرب هستند؟
اتصال غیرفنی کیفیت مکالمه را کاهش میدهد و میتواند باعث ایجاد تداخل در شبکه کلی ساختمان شود. آموزش صحیح نحوه اتصال سیم تلفن به کابل مخابرات باعث میشود طول عمر تجهیزات افزایش پیدا کرده و هزینههای نگهداری و تعمیرات شبکه بهشدت پایین بیاید. عدم رعایت این اصول، باعث بروز اثرات نامطلوب بر روی مودمها نیز میشود، زیرا نویز خط مستقیم با کیفیت دادههای دریافتی در ارتباط است.
نقش کیفیت متریال در اتصالات
علاوهبر مهارت فنی، کیفیت کابل مصرفی نیز نقش مهمی ایفا میکند. سیمهای مسی با خلوص بالا، انتقال سیگنال بهتری دارند. در اجرای نحوه اتصال سیم تلفن به کابل مخابرات، اگر کابل اصلی از کیفیت ساخت پایینی برخوردار باشد، حتی بهترین نوع اتصال هم نمیتواند معجزه کند. همواره سعی کنید از کابلهایی با مغزی مسی استاندارد و شیلد محافظ استفاده کنید.
بررسی چالشهای جوی و محیطی
زمانی که محل اتصال در فضای باز و در معرض عوامل جوی قرار دارد، اتخاذ تدابیر حفاظتی برای پایداری شبکه الزامی است:
- اهمیت حفاظت محیطی: نفوذ حتی اندکی رطوبت به محل اتصال، علاوهبر ایجاد نویز و کاهش کیفیت انتقال داده، منجر به اتصالی و قطع کامل ارتباط تلفنی در شرایط جوی نامساعد میشود.
- تجهیزات توصیه شده: برای ارتقای امنیت و استانداردسازی نحوه اتصال سیم تلفن به کابل مخابرات در فضای بیرونی، استفاده از مفصلهای رزینی که کاملا محیط را آببندی میکنند یا باکسهای محافظ با استاندارد حفاظتی IP65/IP66 الزامی است.
- جلوگیری از فرسایش: استفاده از این تجهیزات محافظتی، علاوه بر جلوگیری از نفوذ آب، مانع از اکسیداسیون و خوردگی شیمیایی رشتههای مسی در طول زمان شده و عمر مفید اتصالات را افزایش میدهد.
جمعبندی
دقت در جزئیات، رمز موفقیت در شبکه مخابراتی است. اگر بهدنبال پایداری دائم هستید، رعایت اصولی که در این مقاله درباره نحوه اتصال سیم تلفن به کابل مخابرات مطرح شد، بهترین تضمین برای شماست. با رعایت این نکات فنی و استفاده از متریال مرغوب، میتوانید تجربه ارتباطی بینقصی داشته باشید. برای زیرساختهای باکیفیت و استاندارد، استفاده از برندهای معتبر بازار، نظیر کابل شبکه رویان، میتواند تا حد زیادی خیال شما را از بابت انتقال سیگنال بینقص راحت کند.
